Description

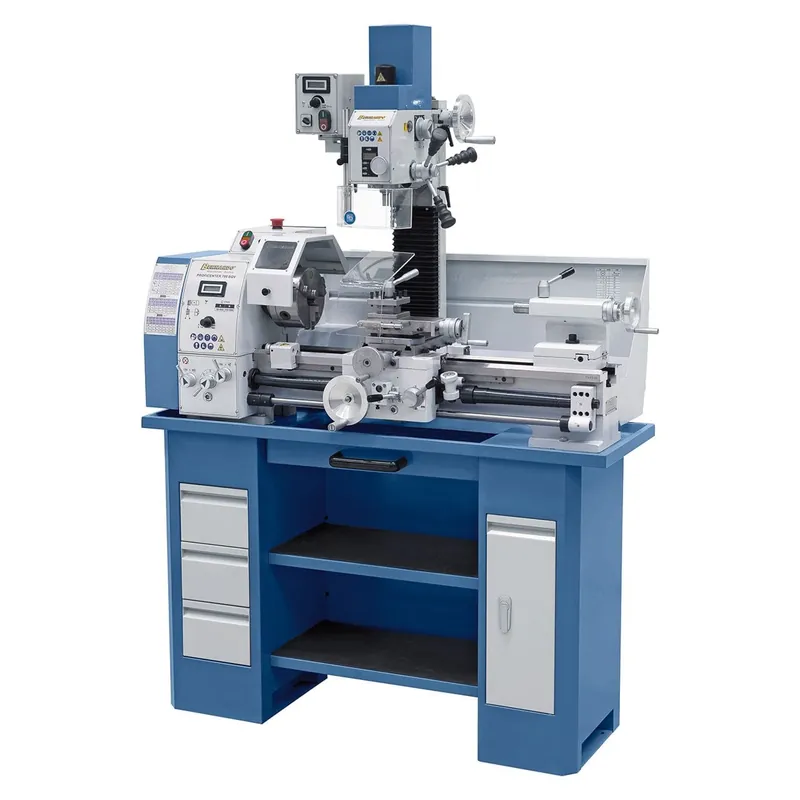

Tour combiné Bernardo Proficenter 700 BQVest un modèle haut de gamme qui répond à tous les besoins des mécaniciens de précision et des ateliers de formation ou dapprentissage. Il permet de percer, fraiser et tourner avec un minimum dencombrement. Équipé de série dun affichage digital de profondeur de perçage et de vitesse de rotation, il allie confort de travail et large passage de broche. Ce combiné tour fraiseuse est aussi disponible avec un affichage de position 2 axes.
- Régulation de vitesse par variateur électronique pour une adaptation optimale à la pièce à usiner
- Barre de chariotage pour lavance longitudinale et transversale automatique
- Banc prismatique à grande surface dappui, trempé par induction et rectifié
- Fabrication selon les exigences de qualité Bernardo
- Applications étendues grâce à la tête de fraisage inclinable
- Tête de fraisage avec affichage digital de course de broche et de vitesse de rotation
- Poupée mobile réglable le long de laxe x
- Rotation gauche/droite de la broche de fraisage
- Positionnement précis de la broche de fraisage par manivelle
- Passage de broche 38 mm pour lusinage des forts diamètres darbre
- Livré sans socle
Inclus dans la livraison: Mandrin 3 mors DK11-160mm, bride 160mm, mandrin à clé 1-13mm/B16, arbre de montage du mandrin CM2/B16, contre-pointes fixes, pignons interchangeables, tourelle 4 positions, limiteur de couple, guide longitudinal micrométrique, chariot transversal et supérieur, tirant M10, indicateur digital de profondeur, indicateur digital de vitesse, protection de mandrin, protecteur de vis-mère, carter arrière, outillage de service.
Informations complémentaires
| TOUR |
. |
|---|---|
| Distance entre pointes |
700mm |
| Hauteur de pointe |
150mm |
| Diamètre usinable au-dessus du banc |
280mm |
| Passage de broche |
38mm |
| Plage de vitesses de rotation, variable |
501000 / 1001800 tr/min |
| Avances longitudinales |
(14) 0,070,65 mm/tr |
| Avances transversales |
(11) 0,030,12 mm/tr |
| Filetages métriques |
(18) 0,23,5 mm |
| Filetages pouces |
(21) 856 tpi |
| Course du fourreau de contre-pointe |
85mm |
| Cône du fourreau de contre-pointe |
CM3 |
| Dimensions rainures T du chariot |
12mm |
| Puissance S1 ; S6 |
1,1 / 1,5kW |
| Alimentation |
230v Monophasé |
| FRAISEUSE | |
| Capacité de perçage acier |
20mm |
| Capacité de surfaçage maxi |
63mm |
| Capacité de fraisage maxi |
20mm |
| Col de cygne |
170mm |
| Vitesse de broche, variable |
502250 tr/min |
| Cône de broche |
CM2 |
| Tête de fraisage orientable |
-90° à +90° |
| Réglage de hauteur tête de fraisage |
260mm |
| Dimensions |
1380x640x1020mm |
| Poids |
165kg |
