Description

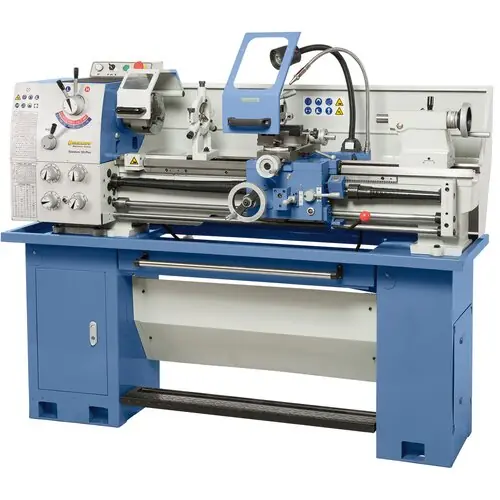

Tour à fileter et à charioter Bernardo Standard 165 Plus ; une évolution de la gamme 150. La boîte de vitesses davance a été revue pour plus de convivialité, et le design de la tête modernisé. Pour le bricoleur exigeant, cest loutil idéal. Avec son équipement standard complet, cest une machine qui offre un maximum de performances pour un investissement modeste.
- Utilisations variées : ateliers de formation, fabrication doutils, ateliers de réparation, etc.
- Banc prismatique en fonte grise, trempé par induction et guidages rectifiés de précision
- Commandes de réglage de vitesse et davance simples, accessibles et précises
- Machine très pratique à vis-mère et barre de chariotage pour le taraudage et lavance automatique
- Levier de blocage de la poupée mobile, coulissante pour lusinage de pièces coniques
- Le banc rompu amovible permet dusiner des pièces de grand diamètre
- Palier de broche avec 2 roulements de précision réglables
- Pignons et arbres trempés et rectifiés
- Bac à copeaux à ouverture vers lavant pour une installation peu encombrante
- Frein de broche mécanique à pédale
Contenu de la livraison : Mandrin 3-mère DK11-160 mm / D4, Mandrin indépendant 200 mm / D4, DIN 55029, Lunette fixepassage maxi ø 60 mm, Lunette mobilepassage maxi ø 60 mm, Flasque de montage 250 mm, Tourelle 4 positions, Protecteur de tourelle 4 positions, Limiteur de couple, Guide longitudinal micrométrique, Dispositif darrosage, Bac à copeaux amovible, Moteur à frein magnétique norme CE, Pédale de freinage CE, Carter de protection, Appareil à retomber dans le pas pour filetage, Éclairage LED, Cône de réduction, Pignons interchangeables, 2 forets de centrage, Socle, Outillage de service.
Informations complémentaires
| Entrepointes |
1000 mm |
|---|---|
| Hauteur de pointe |
175 mm |
| Diamètre usinable au-dessus du banc |
450 mm |
| Diamètre usinable au-dessus du chariot |
190 mm |
| Largeur de banc |
180 mm |
| Passage de broche |
40 mm |
| Cône de broche |
DIN 55029, D1-4 |
| Plage de vitesses de rotation |
(8) 702000 m/min |
| Avances longitudinales |
(40) 0,0531,29 mm/tr |
| Avances transversales |
(40) 0,0130,31 mm/tr |
| Filetages métriques |
(32) 0,47 mm |
| Filetages pouces |
(36) 460 tpi |
| Course du fourreau de contre-pointe |
110 mm |
| Cône du fourreau de contre-pointe |
CM 3 |
| Puissance en continu S1 100 % |
1,5 kW (400 V) |
| Puissance S6 40 % |
2,2 kW (400 V) |
| Dimensions de la machine (L x P x H) |
1730 x 700 x 1340 mm |
| Poids (env.) |
495 kg |
| Longueur de banc rompu amovible |
220 mm |
